POWER BOX REAL SR2

595.00  IVA incluido

Hay existencias

Tensión de funcionamiento4,0 V – 9,0 V
Fuente de alimentación2S LiPo, 2S LiIon, 2S LiFePo, 5S NiCd/NiMH
Consumo de corriente Estado de encendido300mA (con TFT)
Consumo de corriente En espera60µA
Corriente de carga máximaPico 4x20A
Voltaje de caída0,3 V
Tensión de salida6,0 V, 7,4 V, 7,8 V, no regulado
Entrada de señalde serie
Sistemas RC compatiblesPowerBox, Futaba, MPX, Jeti, Spektrum, JR, Graupne
Redundancia del receptorSRS
Canales26
Zócalos de servo26
Salidas servo programables26
Resolución de la señal del servo0,5 µs
Velocidad de fotogramas de la señal10ms, 12ms, 14ms, 16ms, 18ms
Regulación giroscópicaRumbo y Modo Normal
Tipo de sensor giroscópicoiGyro SAT externo
Número de ejes del sensor12
PantallaTFT 320×240 píxeles
Secuenciador de puerta integral2x
Sistemas de telemetría compatiblesP²BUS, S.BUS2, EX-Tele, SRXL2, M-Link, Hott, X.BUS
Dimensiones136x82x18mm
Peso162g
Interruptor del sensor de peso15g
Peso de la pantalla LCD34g
Rango de temperatura-30°C a +105°C
Categorías: ,

Descripción

El PowerBox Royal SR2 una vez más establece nuevos estándares técnicos, ofreciendo una serie convincente de características que hasta ahora han sido exclusivas de la aviación profesional. Servo bus P², 26 canales, giroscopio de 12 ejes, dos pares de reguladores y una pantalla a todo color: estos son solo algunos de los refinamientos técnicos que el PowerBox Royal SR2 ofrece al piloto ambicioso.

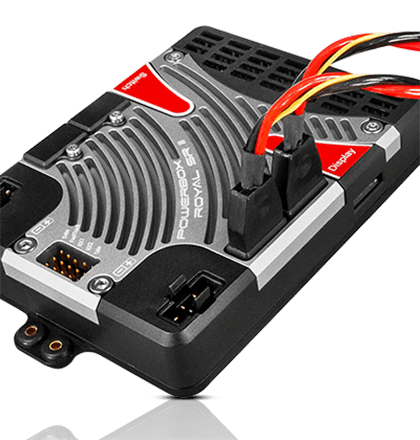

El PowerBox Royal SR2 está alojado en una carcasa extremadamente compacta de alta calidad con disipador de calor de aluminio integral. La gran área de enfriamiento disipa el calor generado por los cuatro reguladores, que están cableados en pares para proporcionar energía a los 26 servos. Ambos pares de reguladores se pueden configurar en cualquiera de los cuatro voltajes diferentes. Esto hace posible combinar servos estándar de 6V con tipos HV de alto rendimiento, sin módulos reguladores adicionales.

Por primera vez se pueden monitorizar todos los datos relativos a todos los servos del modelo, y ajustar sus parámetros¹ desde el transmisor. Este desarrollo ha sido posible gracias a la introducción de nuestro protocolo P²-BUS, cuyo objetivo era mantener un control completo de todos los componentes del modelo. El PowerBox Royal SR2 tiene cuatro interfaces P²-BUS totalmente independientes, que se pueden configurar en dos niveles de voltaje diferentes.

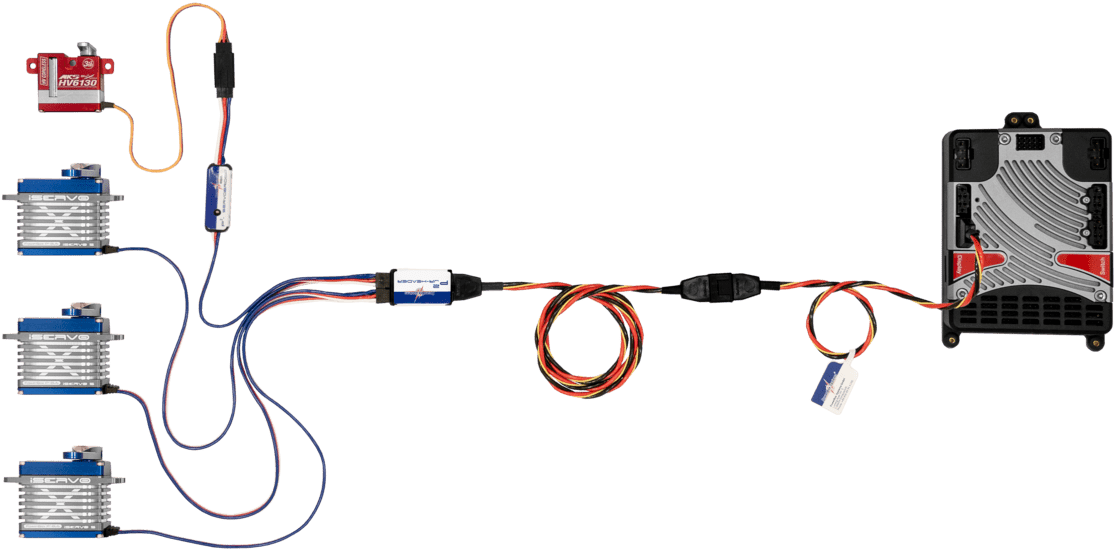

Estas interfaces se pueden utilizar para conectar servos con un P²-BUS integral o servos convencionales con el nuevo P²-ServoBridge. El P²-ServoBridge es un adaptador que convierte el P²-BUS en una señal PWM para servos normales; también tiene un fusible electrónico integral infinitamente variable.
Esto nos ha permitido implementar un sistema de bus en el modelo que es significativamente superior al cableado PWM estándar en cuanto a seguridad y rendimiento.

Todos los datos relacionados con los receptores y el sistema de suministro de energía se muestran en la pantalla a todo color, y todas las configuraciones están disponibles en un menú bilingüe cuidadosamente estructurado que se entiende fácilmente.
La pantalla TFT también está alojada en una carcasa de aluminio de alta calidad y es claramente legible incluso a plena luz del sol.

Conectar el iGyro SAT opcional convierte el PowerBox Royal SR2 en un giroscopio de 12 ejes que tiene pocos iguales en términos de funcionalidad. El giroscopio se puede configurar para adaptarse incluso a los modelos más complicados en solo unos minutos. Después de esto, la ganancia de giroscopio correcta se establece desde el transmisor en un vuelo de prueba usando un control giratorio. Se encuentra disponible toda una serie de ajustes Expert complementarios que permiten al piloto ajustar el efecto del giroscopio para adaptarlo a sus preferencias individuales únicas.
Naturalmente, también se puede conectar un sensor GPS III al PowerBox Royal SR2. Esta unidad proporciona un ajuste automático de la ganancia del giroscopio en relación con la velocidad aerodinámica.

Las 26 salidas del PowerBox Royal SR2 cuentan con una amplia fuente de alimentación, y también pueden asignarse individualmente a varias funciones. A todas las salidas se les pueden asignar canales directos y giroscópicos, así como funciones de secuenciador de puertas.

El PowerBox Royal SR2 tiene una función automática de ajuste de servo que es un nuevo desarrollo. Este sistema permite emparejar un máximo de tres servos entre sí de forma automática en tan solo unos segundos utilizando cinco puntos. Todo lo que tiene que hacer es seleccionar los servos que están interconectados mecánicamente e iniciar el procedimiento automático.
Por supuesto, cada salida también se puede ajustar manualmente usando la función de servo-matching y el menú basado en gráficos.

El aspecto final del sistema es su par de secuenciadores de puerta integrados. Además de un tren de rodaje retráctil, es posible, por ejemplo, implementar un sistema de control de capota de apertura bloqueada sin dispositivos adicionales. El primer secuenciador de puertas se puede configurar en solo unos minutos con la ayuda de un asistente de configuración y hay tres modos disponibles.
Los ajustes especiales adicionales son igualmente fáciles de configurar gracias a los diagramas en pantalla en los que se puede ver toda la secuencia cronometrada de un vistazo.

¡El PowerBox Royal SR2 se puede configurar y controlar prácticamente por completo² desde los transmisores PowerBox y Jeti! La telemetría para todos los aspectos de la batería y los datos del receptor está disponible para todos los sistemas compatibles. Si un GPS III está conectado a la unidad, los datos GPS también están disponibles, en la medida en que su sistema de control por radio lo admita.



¹ El sistema de bus servo P² funciona con todos los sistemas de control por radio, como ocurría con el anterior PowerBox Royal SRS. Incluso es posible conectar el P²-ServoBridge directamente al puerto de datos del PowerBox Royal SR2 para su ajuste. Esto elimina la necesidad de un adaptador USB o Bluetooth adicional para ajustar la asignación de canales o la corriente de corte.
Los servos P²-BUS y P²-ServoBridge se pueden ajustar desde el transmisor, pero solo junto con los transmisores PowerBox. Los datos de telemetría de los servos individuales solo se pueden transferir si está utilizando el sistema de telemetría de alto rendimiento que ofrecen los sistemas de radio Core y Atom.

² Con la excepción del secuenciador y el asistente de configuración

  • 26 canales
  • Respaldo de batería de alto rendimiento con alta capacidad de carga continua
  • Cuatro salidas P²-BUS con soporte completo de telemetría para servos
  • Pantalla TFT de 2,4″, legible a la luz del sol
  • Sistema de menú bilingüe
  • Duplicación consistente de toda la electrónica de potencia
  • Interruptor electrónico redundante
  • Coincidencia de servos para las 26 salidas
  • Función de coincidencia automática
  • Dos secuenciadores de puerta independientes con asistente de configuración
  • La última tecnología iGyro integrada, utilizando el iGyro SAT como sensor giroscópico
  • Doce salidas de giroscopio independientes para: 4x alerones, 4x elevadores, 4x timón
  • Control de ganancia individual para las doce salidas de giroscopio
  • Algoritmo de regulación especial para modelos de ala fija
  • El sistema detecta todos los mezcladores de transmisores
  • Cuatro voltajes de salida seleccionables: 6,0 V, 7,4 V, 7,8 V o no regulado
  • Dos niveles de voltaje diferentes, ajustables por separado para el lado izquierdo y derecho Los diagramas gráficos del menú aseguran una programación ultra simple
  • Programación más sencilla a través de la representación gráfica de los menús
  • Rápido procedimiento de configuración básica utilizando el sofisticado Asistente
  • GPS III opcional para compensación giroscópica en función de la velocidad
  • Datos de telemetría para PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum SRXL2, Multiplex M-Link, JR DMSS y Graupner HoTT
  • Transmisión de datos de batería, receptor y GPS
  • Prácticamente todas las funciones se pueden controlar desde los transmisores PowerBox y Jeti
  • Frecuencia de cuadro de servo seleccionable: 10ms, 12ms, 14ms, 16ms, 18ms
  • Supresión de corriente de realimentación de servo
  • El último microprocesador de 32 bits para un procesamiento de señal preciso y de alta velocidad
  • Disipador de calor mecanizado de alto rendimiento para optimizar la difusión del calor
  • Caja de pantalla e interruptor de aluminio anodizado mecanizado
  • Dimensión compacta
